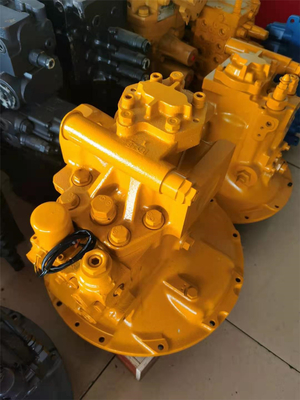

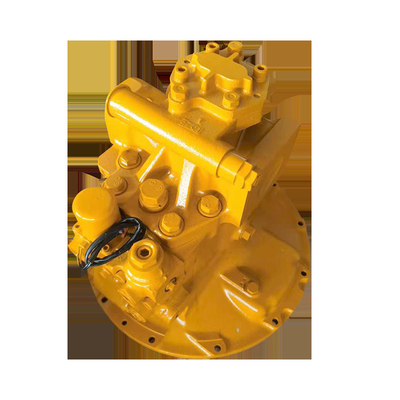

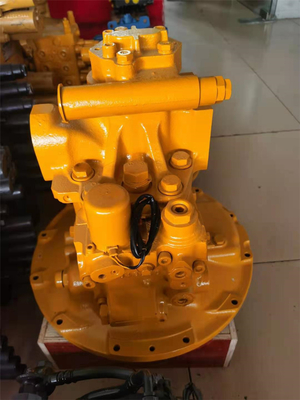

벨 부품 발굴기 PC150-3 PC150-5 PC160LC-7 코마쓰용 수압 펌프 708-25-20100 708-25-04032 708-3M-00020
발굴기 수압 펌프의 빠른 세부 사항
제품명:부각기 수압 펌프
브랜드: 벨파트
기계 모델: PC150-3 PC150-5 PC160LC-7
포장 크기: 84*38*49
부문 번호: 708-25-20100 708-25-04032 708-25-04031 708-3M-00020 708-3M-00011
압력:표준, 고압
| 제품 이름 | 발굴기 수압 펌프 |
| 브랜드 | 벨파트 |
| 기계 모델 | PC150-3 PC150-5 PC160LC-7 |
| 패키지 크기 | 84*38*49 |
| 부문 번호 | 708-25-20100 708-25-04032 708-25-04031 708-3M-00020 708-3M-00011 |
| 압력 | 표준, 고압 |
| # | 제1부 | 부분 이름 | 큐티 | 가격 요청 |
| 1 | 708-25-04032 | PUMP ASS'Y | 1 | |
| 1 | 708-25-04031 | PUMP ASS'Y | 1 | |
| 이 집합은 그림 Y1600-01A0에서 Y1600-15A0에 표시된 모든 부분으로 구성됩니다. | ||||
| 1 | (708-25-04132) | 펌프 SUB ASS'Y | 1 | |
| 1 | (708-25-04131) | 펌프 SUB ASS'Y | 1 | |
| 2 | (708-25-06131) | 세르보 밸브 ASSY, FRONT | 1 | |
| 3 | (708-25-06231) | 세르보 밸브 ASS'Y, 뒤쪽 | 1 | |
| 4 | 04020-00616 | PIN, DOWEL | 4 | |
| 5 | 708-25-19130 | 볼트 | 8 | |
| 6 | 01643-50823 | 세탁기, (배송용) | 8 | |
| 7 | (704-24-28240) | PUMP ASS'Y | 1 | |
| 8 | 708-25-32730 | 결합 | 1 | |
| 9 | 708-25-22961 | 목걸이 | 1 | |
| 10 | 704-28-02710 | 오 링 | 1 | |
| 11 | 01010-81260 | 볼트,중량 조정 볼트 | 2 | |
| 12 | 01643-31232 | 세탁기, (비상사용으로 사용되지 않습니다.) | 2 | |
| 13 | (708-25-04311) | 구제 밸브 ASS'Y | 1 | |
| 14 | 708-25-29220 | TEE | 1 | |
| 15 | 07040-11007 | 플러그, 하우징 노.2?3?4?5?6 | 1 | |
| 16 | 07002-01023 | O-RING, ((F4320-61A0 -29)) | 1 | |
| 17 | 07002-02434 | 오링, 배수 플러그? | 1 | |
| 18 | 708-25-29110 | 펌프 | 1 | |
| 19 | 07235-10422 | 팔꿈치, (B) SPEC 때 사용되지 않습니다.) | 2 | |
| 20 | 07002-02034 | O-RING, (B) SPEC 때 사용되지 않습니다.) | 2 | |
| 21 | 708-25-19120 | 플랜지 | 1 | |
| 22 | 720-68-15240 | 필터 | 1 | |
| 23 | 07000-02021 | 오 링, 물 파이프 | 1 | |
| 24 | 01010-80820 | 볼트, 와이어 허니스 설치 브래킷 | 2 | |
| 25 | 01643-50823 | 세탁기, (배송용) | 2 | |
| 26 | 706-46-53260 | 플러그 | 2 | |
| 27 | 07002-01423 | O-RING, CRUSHER? PPC CON에 대한 다른 행위 | 2 | |
| 28 | 708-25-29140 | 튜브 | 1 | |
| 29 | 706-46-53180 | 볼트, 조인트 | 2 | |
| 30 | 07000-02012 | 오 링, 밸브와 펌프 사이 | 4 |
모델 |
명목 이동 (ml/r) |
압력 (MPa) |
속도 ((r/min) | 부피 측정 효율성 (≥%) |
A | 출구 | d | 무게 (kg) |
|||
등급 |
맥스 |
0 최고 속도 |
최적 속도 |
||||||||
| d | D | ||||||||||
| CBNZQ-F520-BL** | 20 | 20 | 25 | 1500-2500 | 800-3000 | 92 | 48 | 35 | M22×15 | 134 | 5.1 |
| CBNZQ-F525-BL** | 25 | 139 | 5.3 | ||||||||
| CBNZQ-F532-BL** | 32 | 93 | 5.6 | ||||||||
| CBNZQ-F540-BL** | 40 | 51 | 44 | M27×2 | 144 | 5.9 | |||||
| CBNZQ-F550-BL** | 50 | 151 | 6.3 | ||||||||
| CBNZQ-F563-BL** | 63 | 160 | 6.8 | ||||||||
