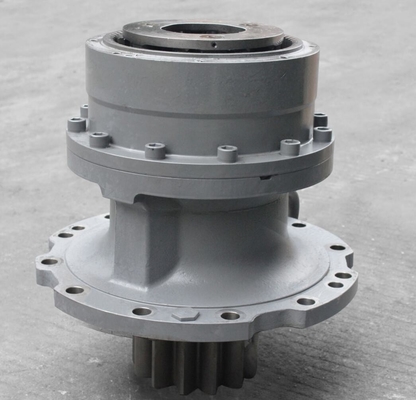

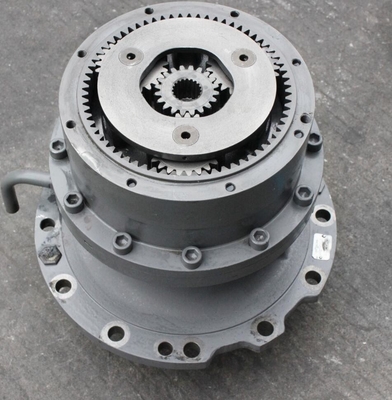

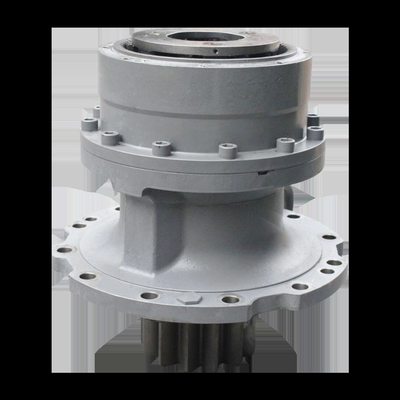

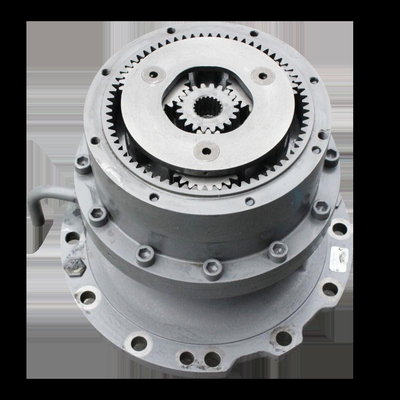

코마츠 PC10-6 PC10-7 PC10 굴삭기 변동 기어박스 20N-60-46500 변동 감속 기어
|
상품 이름 |
변동 기어박스 |
|
브랜드 |
코마츠 |
|
모형을 만드세요 : |
ZX230 ZAXIS230 |
|
부품번호 : |
9204193 |
|
중량 |
128KG |
|
패키지 |
55*47*57 |
그림
| # | 부품 번호 | 파트 명칭 | 수량. | 프라이스 요청 |
|---|---|---|---|---|
| 01 | 2043409 | 샤프트 ; 받침대. | 1 | |
| 02 | 3085038 | 소매 | 1 | |
| 03 | A811130 | O-링 | 1 | |
| 04 | 4417903 | BRG. ; ROL. | 1 | |
| 05 | 4417906 | 밀봉 ; 기름 | 1 | |
| 06 | 1026916 | 주택 | 1 | |
| 07 | 4417904 | BRG. ; ROL. | 1 | |
| 08 | 3085037 | 핵심 | 1 | |
| 09 | 4415042 | 플레이트 ; 잠금장치 | 1 | |
| 11 | 1026826 | 캐리어 | 1 | |
| 12 | 4194454 | 플레이트 ; 공세 | 1 | |
| 13 | 4336925 | 핀 | 3 | |
| 13 | 4488904 | 핀 | 3 | |
| 14 | 3084655 | 기어 ; 행성입니다 | 3 | |
| 15 | 4427630 | BRG. ; 바늘 | 6 | |
| 15 | 4461644 | BRG. ; 바늘 | 6 | |
| 15 | 4631475 | BRG. ; 바늘 | 6 | |
| 16 | 4336929 | 플레이트 ; 공세 | 3 | |
| 17 | 4027427 | 핀 ; 봄 | 3 | |
| 18 | 3084656 | 기어 ; 숙 | 1 | |
| 20 | 1026808 | 기어 ; 벨소리 | 1 | |
| 21 | M341840 | 볼트 ; 소켓 | 12 | |
| 22 | J901016 | 볼트 | 2 | |
| 23 | 1026812 | 캐리어 | 1 | |
| 24 | 4187590 | 플레이트 ; 공세 | 1 | |
| 25 | 4341941 | 핀 | 3 | |
| 26 | 3084652 | 기어 ; 행성입니다 | 3 | |
| 27 | 4354748 | BRG. ; 바늘 | 3 | |
| 28 | 4347635 | 플레이트 ; 공세 | 3 | |
| 29 | 4144018 | 핀 ; 봄 | 3 | |
| 31 | 3084649 | 기어 ; 숙 | 1 | |
| 33 | 3088126 | 파이프 | 1 | |
| 35 | 4445354 | 플러그 | 2 | |
| 36 | 94-2012 | 플러그 | 1 | |
| 61 | 8053415 | (운송에 대한) 커버 | 1 | |
| 62 | 4252835 | (운송을 위해) O-RING | 1 | |
| 63 | J011250 | 볼트 ; SEM | 8 | |
| 63 | J271250 | 볼트 ; (운송을 위한) SEM | 8 | |
| 64 | 94-2011 | (운송을 위한) 플러그 | 1 | |
| 100 | 4423851 | 모터 ; 기름 | 1 | |
| 101 | 991342 | 벨소리 ; 리테이닝 | 1 | |
| 103 | M341228 | 볼트 ; 소켓 | 8 | |
| 103 | M341230 | 볼트 ; 소켓 | 8 | |
| 104 | 4264452 | 파이프 | 1 | |
| 105 | 4332658 | 파이프 | 1 | |
| 106 | 4343365 | 캡 | 1 | |
| 108 | 3074223 | 계측기 ; 수준 | 1 | |
| 109 | 3053093 | 명판 | 1 | |
| 110 | M492564 | 스크루 ; 드라이브 | 2 | |
| 200 | 9204193 | 변동 ; (모터 없이) 장치 | 1 |
